活性氧（ROS）介导的化学动力疗法（CDT）和光动力疗法（PDT），在抗菌领域展现出良好潜力，但CDT受糖尿病伤口中性至碱性的pH值、过氧化氢（H₂O₂）含量不足的限制；PDT依赖外部光源照射，容易损伤伤口周围的正常组织。因此，构建一种无需外部光源、能够自适应调控伤口微环境的智能抗菌材料具有重要意义。

近期，武汉纺织大学胡烈锋老师团队通过静电纺丝技术结合Fe²⁺交联，制备出葡萄糖驱动的自激活MOF@纳米纤维复合膜（LPA@PHM(Fe)）。该膜集成了PCN-222 MOF纳米光敏剂、具备葡萄糖氧化酶样活性的金纳米颗粒（Au NPs）、化学发光分子鲁米诺（Lum），并封装在聚乙烯醇（PVA）与透明质酸（HA）构建的纳米纤维骨架中。该智能敷料能响应感染伤口中过表达的透明质酸酶和H₂O₂，触发MOF释放、消耗局部葡萄糖并降低pH值，实现自供H₂O₂的增强型CDT；同时借助化学发光共振能量转移（CRET）激活PDT，全程无需外部光源。

制备过程及作用机理

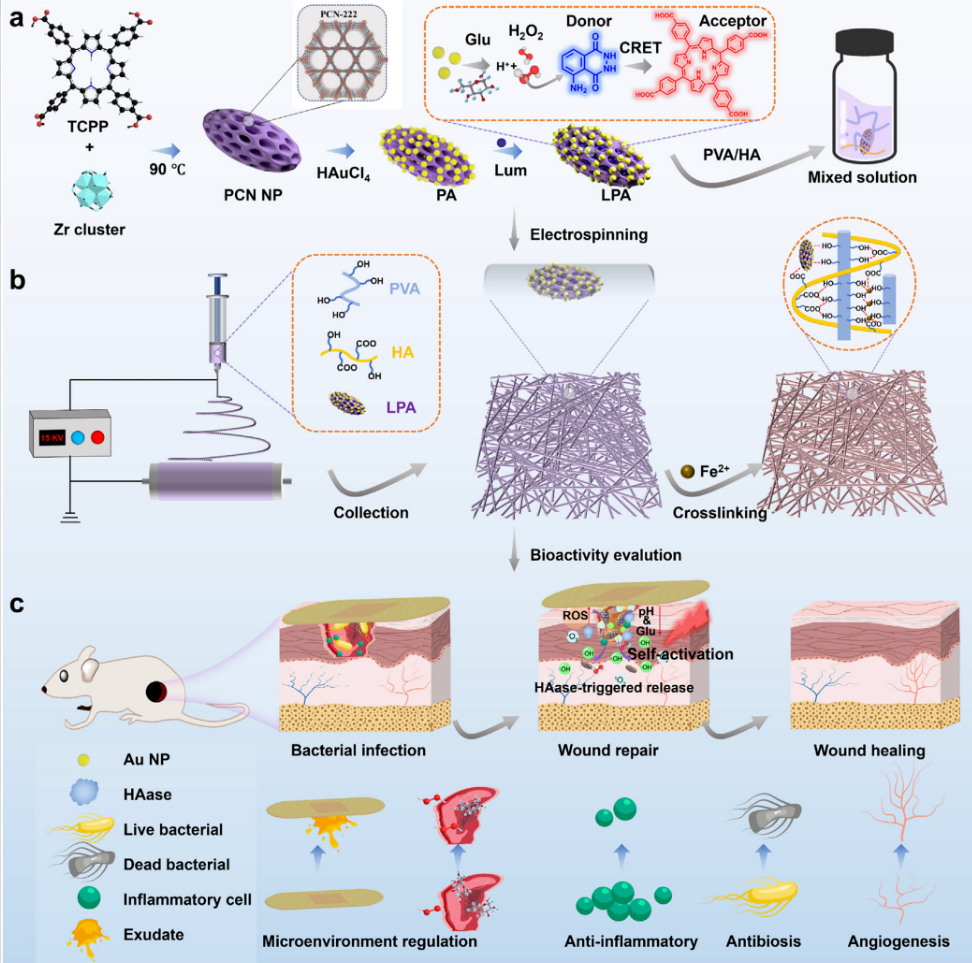

研究团队首先合成了梭形PCN-222 MOF纳米颗粒，在其表面原位生长Au NPs，再物理包封鲁米诺，得到LPA复合纳米颗粒。随后通过静电纺丝，将LPA均匀负载于PVA／HA纳米纤维膜中，经Fe²⁺交联后，最终制得LPA@PHM(Fe)复合膜。透射电镜（TEM）和能谱分析（EDX）证实了Au NPs在MOF表面的均匀分布以及Lum的成功负载。X射线衍射（XRD）和氮气吸附-脱附等温线表明，LPA保留了PCN-222的晶型结构和介孔特性，同时比表面积略有下降，证实了Au和Lum的引入。

LPA介导的CRET过程及其光敏性能

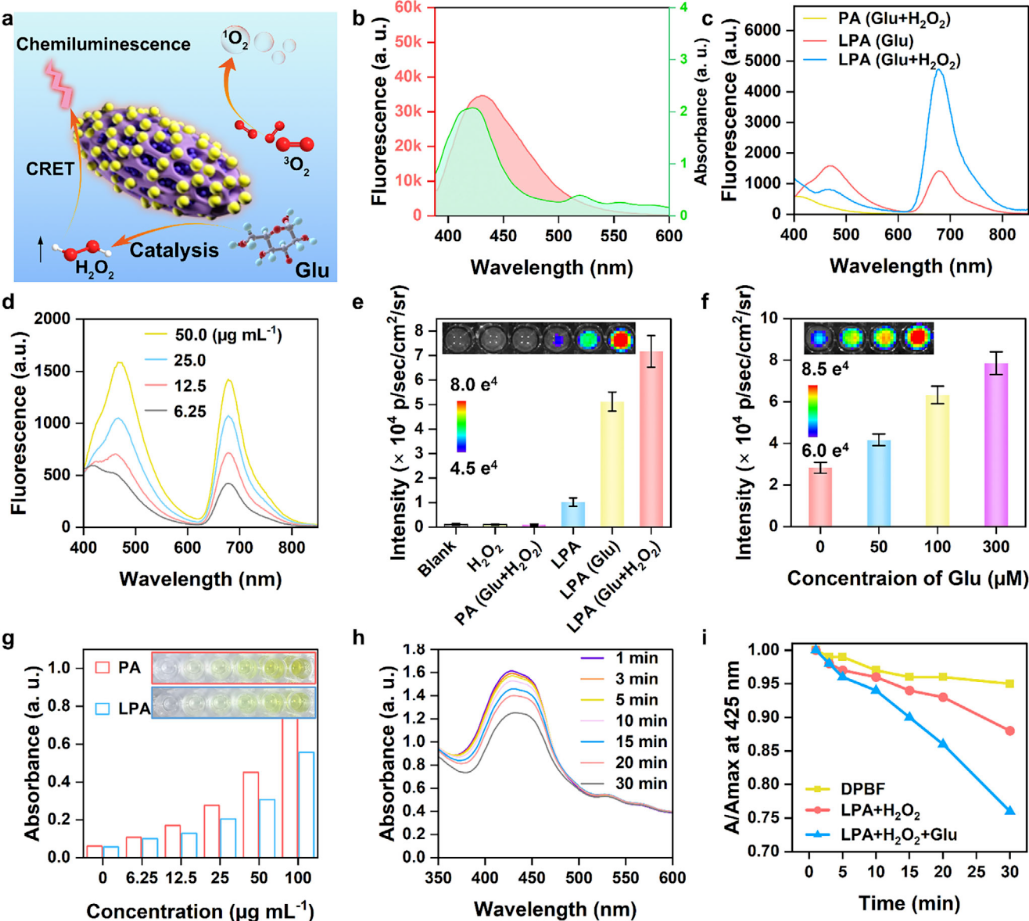

光谱检测显示，PCN-222的吸收峰（约410 nm）与Lum的化学发光发射峰（约425 nm）高度契合，CRET效率达78.3%。在模拟慢性伤口的100 μM H₂O₂环境中，LPA NPs呈现浓度依赖的强化学发光，加入20 mM葡萄糖后发光强度进一步提升，这是因为Au NPs可催化葡萄糖生成额外H₂O₂。DPBF探针实验表明，LPA+H₂O₂+葡萄糖组合，在无外部光照条件下能大量产生单线态氧（¹O₂），成功实现自激活PDT。

复合纳米纤维膜的表征

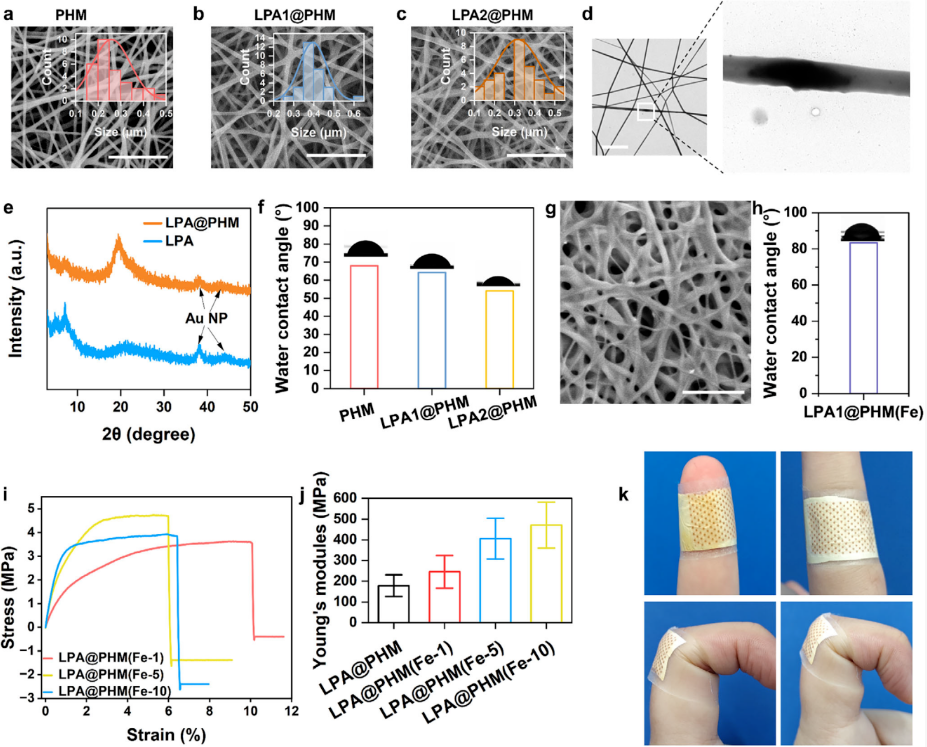

SEM和TEM显示，LPA NPs均匀嵌入且沿纤维轴向排列，未破坏膜的多孔结构。亲水性测试表明，添加LPA后膜的亲水性提升（接触角从68°降至54°）；Fe²⁺交联后，膜亲水性略有下降（水接触角升至83.4°），但仍保持亲水特性，机械强度显著提高。该膜可轻松集成于绷带模型中，贴合皮肤并保持结构完整性。

糖尿病MRSA感染伤口愈合的体内评价

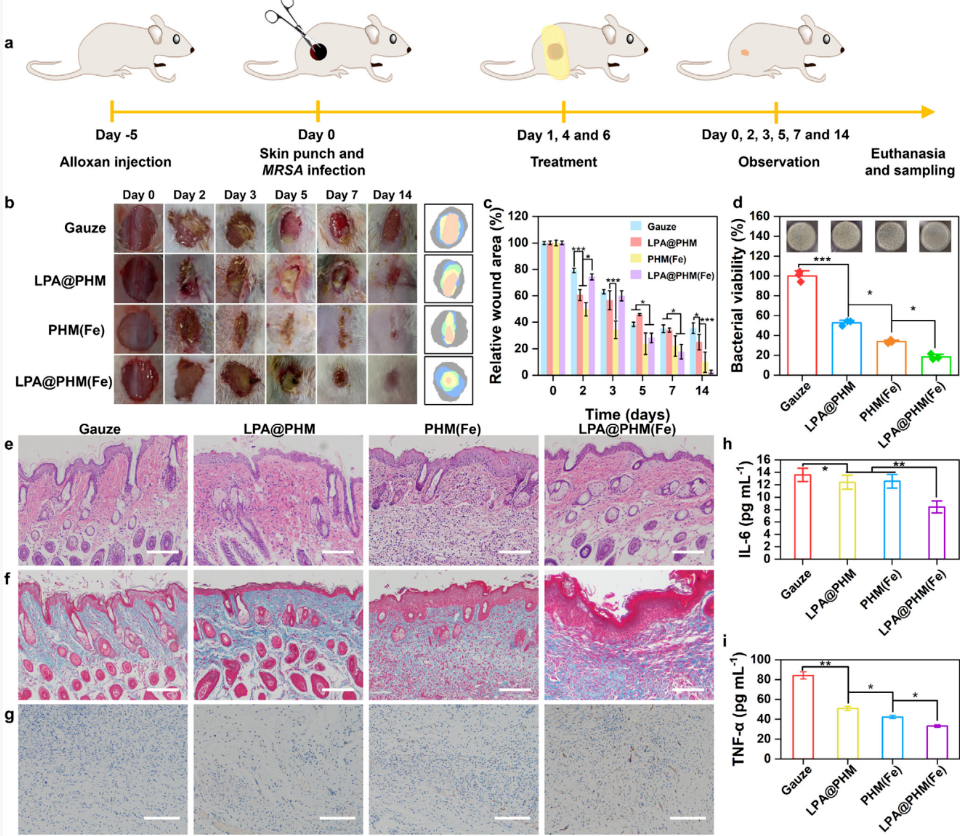

在糖尿病小鼠MRSA感染全层皮肤缺损实验中，LPA@PHM(Fe)组第14天伤口完全愈合，对照组仍有明显溃疡。伤口细菌计数显示，LPA@PHM(Fe)组伤口细菌数量最低，抗菌效果突出。组织学分析显示，LPA@PHM(Fe)组再生皮肤毛囊完整、胶原沉积致密、新生血管丰富，血清中炎症因子水平显著降低，且小鼠主要器官未见明显毒性，生物相容性优异。

该研究通过静电纺丝技术成功构建葡萄糖驱动的自激活MOF@纳米纤维复合膜，实现无外部光照的CDT／PDT协同抗菌。该智能敷料可响应伤口感染微环境，自主调节葡萄糖、pH值与H₂O₂水平，为糖尿病感染伤口的无抗生素治疗提供新路径，在可穿戴医疗、智能伤口敷料领域拥有广阔应用前景。
